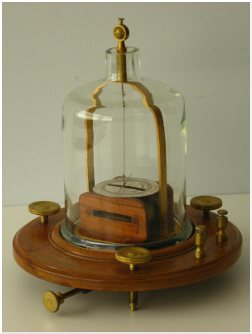

Strumento per la misura di piccole correnti continue, montato su una base di legno con viti calanti e racchiuso in una campana di vetro. L'equipaggio mobile, sostenuto da un filo appeso ad un apposito sostegno d'ottone, è costituito da due aghi magnetizzati astatici. Quello inferiore era posto all'interno della bobina mentre quello superiore, solidamente collegato al primo e ad esso parallelo con i poli magnetici invertiti, funge da lancetta indicatrice su una scala divisa in quattro quadranti, da 0° a 90°. I capi della bobina terminano su due serrafili. Lo strumento è orientabile facendolo ruotare tramite un meccanismo con vite senza fine, posto sotto alla base ed azionato da una manopola zigrignata.
|
