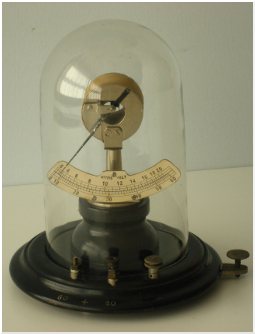

| Sotto una campana di vetro è posto un voltmetro a ferro mobile, sostenuto da una base di legno dotata di un piedino regolabile e di tre morsetti serrafilo. Lo strumento si compone di una bobina avvolta su un rocchetto di metallo amagnetico (ottone cromato) all'interno del quale è collocato un pezzo di ferro dolce, sagomato a forma di calotta cilindrica, solidale ad un indice imperniato su un asse libero di ruotare. Una corrente elettrica, proporzinale alla differenza di potenziale da misurare, crea un campo magnetico che interagisce con il pezzo di ferro dolce che si è a sua volta magnetizzato; l'indice si sposta lungo un settore cicolare dotato di due scale: una da 0-20 V ed una 0-60 V. Si seleziona la portata desiderata effettuando il collegamento a due diversi serrafili che inseriscono, l'uno, tutta la bobina, l'altro, solo una porzione. Lo strumento poteva funzionare sia in corrente alternata che in corrente continua, anche se i morsetti ripotano l'indicazione della polarità. |
