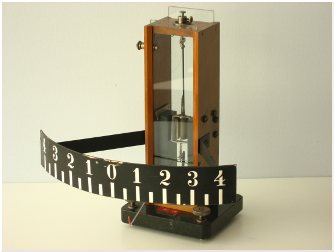

Si tratta di un galvanometro a bobina mobile con scala a zero centrale. L'equipaggio mobile è costituito da una bobina (91,1 Ohm), sospesa tramite un filo sottile di acciaio nel campo magnetico presente fra un magnete ad "U" ed un nucleo cilindrico centrale. Il filo di sospensione funge sia da elemento di contrasto della torsione sia da conduttore elettrico. L'altro conduttore elettrico è costituito da un sottile filo che collega la bobina con il terminale fisso posto nella partte bassa della custodia. La corrente che scorre nella bobina produce un momento magnetico che induce una rotazione dell'indice proporzionale alla sua intensità. Lo strumento è alloggiato in una custodia di legno e vetro, ed è dotato di un'asta che, in posizione di riposo, abbassa l'equipaggio mobile fino ad appoggiarlo al nucleo centrale, scaricando il filo di sospensione da pericolose tensioni. Il pesante basamento in marmo è dotato di piedini per la regolazione della verticalità.
|
