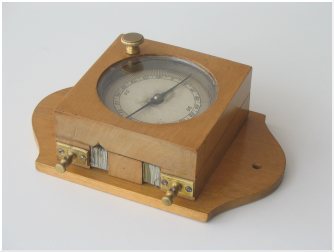

| Lo strumento è costituito da due avvolgimenti affiancati, di sottile filo di rame isolato con calza di cotone, posti all'interno di un telaio di legno, dal quale sporgono due piccoli morsetti serrafilo per il collegamento elettrico. Un indice e una sottostante barretta magnetizzata ruotano liberamente sospesi su un ago solidale con la cassa di legno. La barretta magnetizzata, non visibile dall'esterno, è interessata dal campo magnetico generato all'interno degli avvolgimenti quando circola la corrente che si vuole misurare. La rotazione dell'indice si legge su una scala circolare, protetta da un vetro e divisa in quattro settori da 90° ciascuno, con suddivisine di 2°. Un piccolo pomello in ottone, solidale con una vite, serviva ad azionare un semplice meccanismo a leva, ora non più presente, per bloccare il sistema mobile quando non in uso. |
| Questo strumento ha un funzionamento analogo a quello della più accurata e precisa "bussola delle tangenti" e permette quindi di determinare il valore dell'intensità di corrente misurando la deviazione dell'indice rispetto alla direzione assunta nel campo magnetico terrestre, fatta coincidere con l'indicazione di 0°. La corrente è allora proporzionale alla tangente trigonometrica di quest'angolo. |
