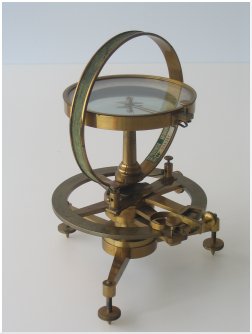

| Si tratta di un galvanometro ad ago magnetico che poteva misurare la corrente elettrica in due modi diversi. E' costituito da una bobina di poche spire di filo conduttore avvolte attorno ad una guida circolare, dotata di morsetti serrafilo, al cui centro è posta una bussola magnetica. Questa struttura può ruotare attorno ad un asse verticale, sostenuto da un treppiede con viti calanti. La bussola, contenuta in una scatola cilindrica di ottone con coperchio di vetro, è dotata di un corto ago magnetico e di un lungo indice solidale e perpendicolare all'ago. L'indice, che si estende per un diametro, sfiora una scala graduata, suddivisa in 4 settori di 90° ciascuno, con suddivisione di 1°. AL treppiede è fissata una corona circolare con scala di 360°. Lungo questo cerchio goniometrico scorre un nonio solidale con l'asse verticale ed un riscontro che può essere bloccato tramite una vite, che permette una regolazione fine tramite vite micrometrica. |
| Per la misura di una corrente si procede nel modo seguente: dopo aver posizionato il nonio sul goniometro sullo 0° si ruota lo strumento fino a che l'indice della bussola indica lo 0°; in questa situazione la bobina è orientata lungo il meridiano magnetico terrestre. Ora si fa scorrere la corrente da misurare nella bobina e questo genera un campo magnetico aggiuntivo che fa deviare l'indice di un certo angolo. La corrrente è allora proporzionale alla tangene trigonometrica dell'angolo di deviazione. Per una più precisa misura si ruota la bobina in modo da riportare l'indice sullo zero. L'angolo di rotazione si legge sul goniometro con l'ausilio del nonio e del riscontro. La corrente è proporzionale al seno di questo angolo. |
