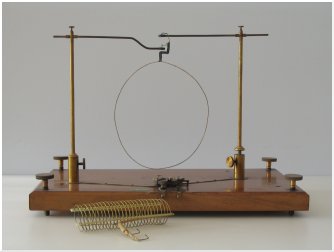

| Un tavolino di legno, con viti calanti per la messa a livello, sorregge due colonnine di ottone dotate di due bracci orizzontali, regolabili in lunghezza. I due bracci sono sagomati in modo tale che i pozzetti presenti alle loro estremità, siano allineati e distanziati in verticale di 2 cm circa. Ai pozzetti vengono appesi gli accessori in dotazione, una spira circolare o una bobina a spire larghe,in modo che tutto il peso gravi sulla punta superiore, mentre quella inferiore resta appena distaccata. Il contatto elettrico fra i pozzetti e le punte dell'equipaggio mobile è garantito dall'interposizione di una goccia di mercurio. Le due colonnine vengono collegate ad un generatore di corrente continua a bassa tensione tramite un interruttore-commutatore. In tal modo sarà possibile far scorrere una corrente elettrica nell'equipaggio mobile ed eventualmente invertirne la direzione. |
| Con questo apparecchio si possono studiare sia l'effetto magnetico di una corrente, sia l'interazione fra il campo magnetico generato ed il campo magnetico terrestre, verificando la tendenza dell'aase degli avvolgimenti a disposrsi lungo la direzione Nord-Sud. |
