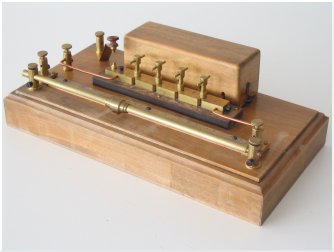

| Il ponte a filo, sostanzialmente un ponte di Wheatstone, è un semplice e geniale dispositivo che consente, con buona precisione, la misura del valore di una resistenza incognita. È costituito essenzialmente da quattro resistnze opportunamente collegate, da un galvanometro a zero centrale e da un alimentatore. Una resistenza è quella incognita, la seconda deve essere di valore noto, mentre le altre due sono quelle che un cursore definisce scorrendo lungo un filo metallico. Questo modello è costituito da una solida base di legno, sulla quale trovano posto quattro resistori a filo, con valori di 1, 10, 100, 1000 Ohm, inseribili singolarmente a spina. Vi è poi un cursore, il cui indice striscia lungo un filo metallico munito di scala. Troviamo poi i morsetti serrafilo per il collegamento della resistenza incognita, dell'alimentazione e del galvanometro. Un termiale di quest'ultimo viene inserito nel circuito tramite un tasto con ritorno a molla, per questioni di sicurezza e praticità. |
| Per determinare la resistenza incognita si muove il cursore fino a quando il galvanometro non indica un valore nullo. Il valore della resistenza è dato dal valore letto sulla scala, moltiplicato per il valore della resistenza nota,inserita tramite spina. |
