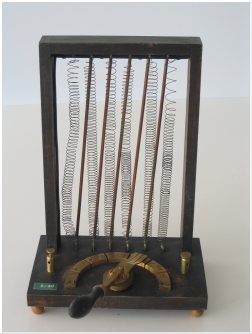

Sei resistori realizzati con filo nudo avvolto a spirale, sono appesi ad un telaio di legno e fanno capo, con opportuni collegamenti elettrici, ad un selettore semicircolare, nel cui centro è imperniato un cursore munito di impugnatura di legno. I resistori, di valore nominale di 2 Ohm ciascuno, sono collegati in serie ed il cursore, ruotando lungo il selettore diviso in 7 settori, permette di selezionare valori di resistenza da 0 Ohm a 12 Ohm, come riportato sulla scala stampigliata. Due morsetti serrafilo, consentono l'inserzione del reostato in un circuito.
|
