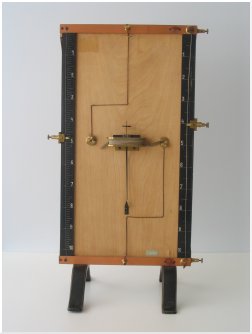

| L'apparecchio è costituito da una tavola rettangolare di legno, sorretta verticalmente da due robust piedi di ghisa. Sui lati lunghi sono fissati due fili metallici, forse di costanatana, di diversa sezione, lungo i quali scorrono due cursori muniti di morsetti serrafilo. I cursori sono dotati di indici che si muovono lungo due scale di 50 cm ciascuna, la prima con suddivisioni ogni 0,5 cm e l'altra ogni 2,5 cm. Al centro della tavola c'è un galvanometro, il cui lungo indice ha un solo riferimento fisso, cioè quello a cui corrisponde un valore nullo della corrente. Gli indici scorrevoli suddividono i due conduttori verticali in quattro resistenze che formano un tipico ponte di Wheatstone, di cui il galvanometro costituisce una diagonale. |
| Nella configurazione classica a ponte, il galvanometro indica lo zero quando R1/R2 = R3/R4, dove R1 e R2 sono le due resistenze individuate dal primo cursore e R3 e R4 quelle definite dal secondo. Probabilmente questo strumento aveva una finalità didattica, per spiegare il funzionamento del ponte, come fanno anche supporre la presenza di due morsetti serrafilo ausiliari e la possibilità di aprire il ponte per mezzo di contatti a spina rimovibili, disposti lungo le due sbarre di rame. |
