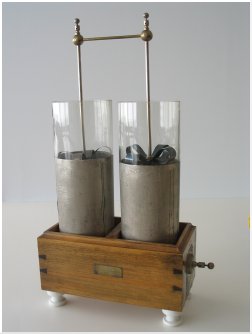

| Due robusti recipeinti cilindrici di vetro costituiscono il dielettrico di due condensatori cilindrici, le cui armature sono costituite da un rivestimento in stagnola sia sulla superficie interna che su quella esterna. Due aste metalliche sono in contatto elettrico con le armature interne, per mezzo di un lamierino d'acciaio elastico. Le due bottiglie sono alloggiate in una cassetta di legno a due scomparti, munita di piedini isolanti e con un fondo rivestito di stagnola. In questo modo le armature esterne risultano collegate elettricamente a due morsetti collocati sulle pareti, tramite i quali possono essere collegate assieme e connesse ad un polo di una macchina elettrostatica. Analogamente le armature interne possono essere collegate tra loro utilizzando un'asta di connessione fra le due aste centrali, munite di morsetti. |
| Le due bottiglie di Leyda, collegate in parallelo, costituiscono un condensatore elettrico di capacità doppia rispetto a quella di una singola bottiglia, e possono essere caricate con le elevate differenze di potenziale prodotte da una macchina elettrostatica. |
