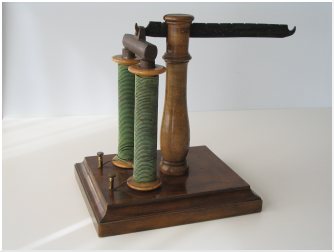

Antico elettromagnete, costituito da due avvolgimenti verticali, collegati in serie, su un nucleo di ferro ad U. Il circuito magnetico è chiuso superiormente da un'ancora mobile, sospesa all'estermità di una leva imperniata e sostenuta da una colonna di legno. Il braccio libero della leva presenta delle scanalatura regolarmente distanziate, nelle quali va agganciato un peso per la realizzazione di una bilancia in grado di misurare la forza magnetica con cui l'ancora viene attratta, al variare della corrente negli avvolgimenti. Sulla base sono presenti due morsetti per l'alimentazione, con un voltaggio variabile da pochi Volt a circa 16 V, in funzione della corrente e forza magnetica desiderata.
|
