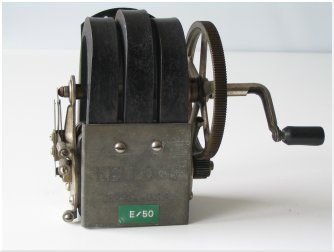

La dinamo, in realtà un alternatore, é composto da un rotore dotato di un unico avvolgimento che si muove fra le espansioni polari di tre magneti permanenti a ferro di cavallo. Il rotore, privo di collettore, viene azionato per mezzo di una manovella ed una coppia di ingranaggi di moltiplica. La manovella, quando viene azionata, produce anche uno spostamento assiale che agisce sulle lamelle di un commutatore. L'apparecchio faceva presumibilmente parte di una più complessa apparecchiatura (telefono ?) di cui doveva costituire il generatore, magari in associazione con un raddrizzatore ed una batteria.
|
