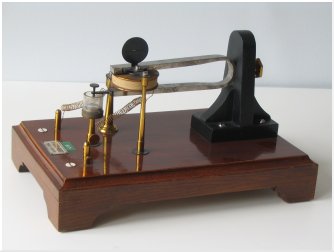

Un diapason a due rebbi, disposto orizzontalmente, é sostenuto da una flangia di legno fissata ad una base, anch'essa di legno. Fra i due rebbi é inserito un elettromagnete in grado di sollecitare il diapason che, essendo costruito in acciaio é sensibile ai campi magnetici. In serie all'elettromagnete é posto un interruttore formato da una punta, solidale ad uno dei rebbi, e da un pozzetto riempito di mercurio. Il circuito, tramite due morsetti a vite, viene alimentato con una sorgente di corrente continua. Il campo magnetico prodotto dall'elettromagnete eccita il diapason che, vibrando alla sua frequenza naturale, determina la ritmica interruzione del circuito e produce una corrente impulsiva che perpetua l'oscillazione del diapason, compensandone il naturale smorzamento. Al rebbio superiore del diapason é collegata una piastrina metallica dotata di una sottile fenditura orizzontale che, accoppiata ad una analoga piastrina fissa, serviva presumibilmente a modulare un fascio luminoso alla frequenza propria del diapason.
|
