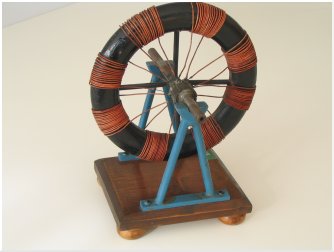

E' un modello dimostrativo del rotore di un generatore elettrico a corrente continua. Si compone di un anello isolante su cui è avvolto del filo conduttore isolato, che forma otto avvolgimenti, ciascuno dei quali è collegato con quelli adiacenti. I capi comuni di due sezioni adiacenti sono collegati ad una lamella di un collettore-raddrizzatore montato sull'asse che, tramite alcuni raggi metallici, sostiene l'anello del rotore. Tutto il rotore è supportato da due mezze bronzine che appoggiano su una base di legno. Una macchina elettrica completa e funzionante avrebbe bisogno di uno statore dotato di magneti permanenti (o di elettromagneti alimentati da altra sorgente di corrente) che producano un opportuno campo magnetico entro il quale si muova il rotore.
|
