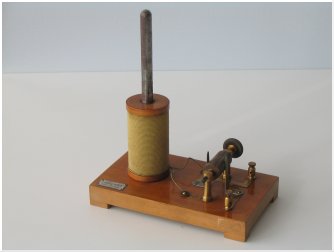

| L'apparecchio è costituito da una bobina circolare con telaio di legno, fissata verticalmente ad una base con piedini. Un nucleo, costituito da una sbarra di ferro fissata alla base, attraversa tutta la bobina sporgendo superiormente per circa 11 cm. I terminali dell'avvolgimento in filo isolato con calza di cotone, fanno capo ad un commutatore circolare di Ruhmkorff, che ha la funzione di invertire il senso della corrente nella bobina e, di conseguenza il senso della magnetizzazione indotta. Il senso della corente è indicato da una freccia solidale all'asse del commutatore e il collegamento con un generatore è realizzato per mezzo di due morsetti serrafilo direttamente connessi con il commutatore. Si sospetta la mancanza di qualche pezzo (una seconda bobina ?) che andasse innestata sulla parte sporgente del nucleo. |
