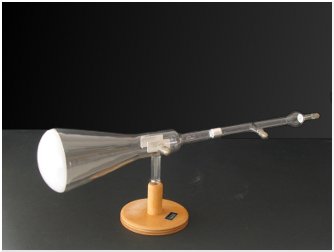

| Un lungo tubo di vetro in cui è stato fatto un vuoto spinto è sostenuto da una base di legno. Ad una estremità è presente un catodo piano che, se collegato al polo negativo di un generatore di alta tensione continua, emette elettroni. Il polo positivo del generatore viene invece collegato all'elettrodo cilindrico forato longitudinalmente. Si viene in tal modo a creare un campo elettrico che accelera gli elettroni che, focalizzati dall'anodo giungono sullo schermo ricoperto di una sostanza fluorescene e producono una piccola macchia luminosa. Il fascio elettronico, nel suo percorso, attraversa due placche metalliche piane a cui è possibile applicare una modesta differenza di potenziale che induce una curvatura della traiettoria ed in definitiva lo spostamento della macchia luminosa sullo schermo. Si può ottenere un effetto simile per mezzo di un campo magnetico in prossimità dello schermo. Con lo strumento è possibile dimostrare che il fascio emesso dal catodo è composto di cariche negative e verificare l'effetto prodotto da un campo magnetico su una carica in movimento. |
