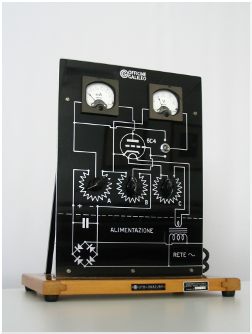

Le varie parti componenti sono montate su un pannello verticale sul quale è riportato , in modo ben visibile, lo schema elettrico corrispondente. Tre potenziometri permettono di modificare il potenziale di placca, il potenziale di griglia, la corrente nel filamento di un triodo a vuoto. Un milliamperometro, nel circuito di placca, ed un voltmetro commutabile sulla placca o sulla griglia permettono la misura dei parametri elettrici fondamentali. Sul retro del pannello sono realizzati i circuiti di alimentazione del filamento, tramite un trasformatore riduttore da collegarsi alla rete a 220 V AC. Dalla stessa rete è prelevata, previo raddrizzamento, la tensione da applicare alla griglia ed alla placca del triodo. Sulla parte inferiore della base sono riportate istruzioni e schemi di utilizzo.
|
