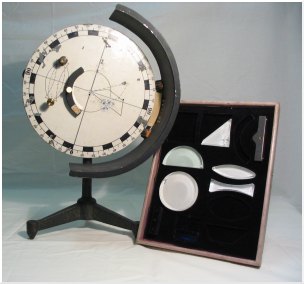

L'apparecchio si presta efficacemente per chiare e rapide verifiche delle fondamentali leggi riguardanti l'ottica geometrica, in particolare la riflessione e la rifrazione, ma anche il funzionamento delle lenti. È costituito essenzialmente da un disco suddiviso in quattro settori, graduati da 0° a 90°, con suddisvisione di 1°. Il disco, libero di ruotare attorno al suo centro, è imperniato centralmente ad un sostegno verticale, regolabile in altezza, che ha come base un robusto treppiede. Attorno al disco si trova uno schermo semicircolare, movimentabile in modo indipendente, incernierato sempre al sostegno verticale e munito di impugnatura e di una finestra per l'inserimento di diaframmi. Tali diaframmi permettono il passaggio di uno o più raggi luminosi, in dipendenza del tipo di osservazione scelta. Sul disco vanno fissati i vari accessori, servendosi dei piccoli pomelli a vite e osservando le sagome riportate. I vari accessori, , alloggiati in una custodia di cartone comprendono: 1 specchio piano, 1 doppio specchio curvo (concavo-convesso), 1 sezione di cilindro in vetro, 1 sezione di semicilindro in vetro, 1 sezione di lente convergente.
|
