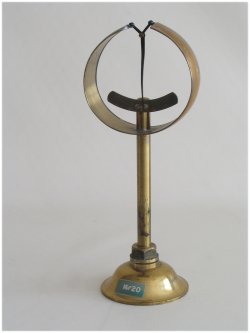

Lo strumento si compone di un anello vuoto di ottone crudo, con parete sottile e sezione lenticolare. A causa della doppia curvatura della superficie torica il tubo è sensibile ad ogni variazione della pressione interna: l'anello si deforma, restringendosi quanto più il vuoto è spinto, e la defomazione è trasmessa ad un indice mobile su una scala graduata. Lo strumento è supportato da un tubo innestato su una base di ottone che va posta sulla base di una pompa pneumatica per misurare il grado di vuoto raggiunto.
|
