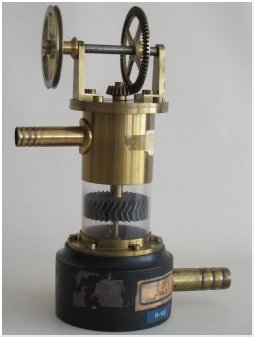

| La turbina, ad asse verticale, è costituita da una solida base circolare in ghisa, alla quale è fissato il corpo cilindrico, in vetro e ottone. All'interno è alloggiato l'asse di rotazione sul quale è calettata la ruota della turbina, sormontata da una simile struttura fissa, il distributore, adatto a dirigere nel migliore dei modi il flusso verso le pale della turbina. La turbina è alimentata da un flusso di acqua che, prelevata anche dal normale impianto di distribuzione, viene fornita attraverso il raccordo superiore e scaricata attraverso il tubo di diametro maggiore posto in basso. Nella parte superiore della turbina un meccanismo ad ingranaggi, con pignone e corona, trasferisce il movimento ad un asse orizzontale provvisto di puleggia. La turbina dimostra la possibilità di trasformare l'energia (di pressione e cinetica) del flusso d'acqua in energia meccanica dell'asse. |
