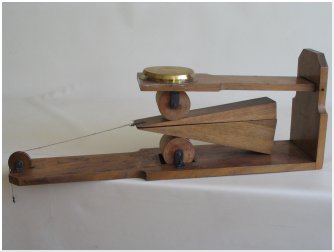

L'apparecchio è costituito da una base in legno sulla quale è imperniato orizzontalmente un rullo. Ad un supporto fissato perpendicolarmente ad un'estremità della base è incernierata orizzontalmente una tavoletta mobile, cui è imperniato inferiormente un secondo rullo, uguale al primo. Nella parte superiore della tavoletta è presente un piatto di ottone adatto ad accogliere i pesi. Fra i due rulli viene posto il cuneo che, tramite una funicella ed una carrucola fissata sulla base, viene collegato ad un peso libero di muoversi verso il basso. Variando questo peso e quello appoggiato sul piatto si può studiare la forza di penetrazione dei cunei. L'apparecchio dispone di due cunei di diversa angolazione.
|
