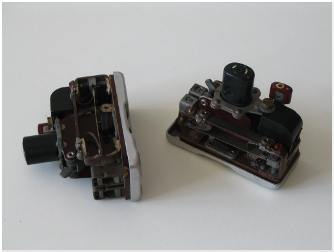

Protezioni termiche da sovracorrenti utilizzate nella seconda metà del XX secolo nei normali impianti della distribuzione civile. I dati di targa sono illeggibili, tranne quelli (stampigliati) riguardanti la massima corrente di esercizio (6A). Il funzionamento è molto semplice: la corrente scorre in una lamina bimetallica che si scalda per effetto Joule e, a causa della differente dilatazione delle due facce, si inarca facendo scattare, per correnti superiori a quella prevista, un meccanismo che interrompe il passaggio di corrente. Il funzionamento viene ripristinato premendo il tasto nero. é presente una vite (sigillata) per la taratura. Dispositivi simili accompagnavano e accompagnano tuttora i contatori elettrici analogici utilizzati comunemente nelle abitazioni.
|
