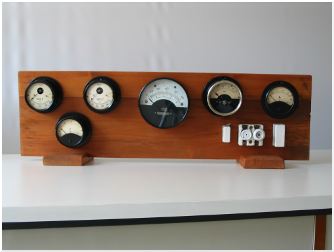

Su questo pannello di legno sono stati collocati sei strumenti elettrici che, molto probabilmente, furono effettivamente utilizzati nei quadri elettrici dell'istituto e furono inseriti nella dotazione del laboratorio di fisica dopo la loro dismissione. Gli strumenti, voltmetri ed amperometri, sono tutti del tipo "a ferro mobile", adatti per misure in corrente alternata, alloggiati in scatole metalliche o di bachelite. Curioso è l'amperometro marcato "Biasca N° 14146" che dispone di una scala fino a 5A suddivisa in 60 parti, per cui ad ogni suddivisione corrisponde 1/12 di Ampère. Per evidenti ragioni pratiche è stata aggiunta una scala posticcia con suddivisione decimale.
|
Sul pannello sono anche esposti tre portafusibili in porcellana. Due, diversi per dimensione ma simili per concezione, contentono la continuità tramite inerimento a pressione del coperchio, sotto al quale è fissato il filo, facilmente sostituibile. Il terzo prevede la protezione di entrambi i fili di fase ed i fusibili (probabilmente uno solo originale) sono contenuti in due cilindretti avvitati su supporti metallici filettati, di passo E27.
|
