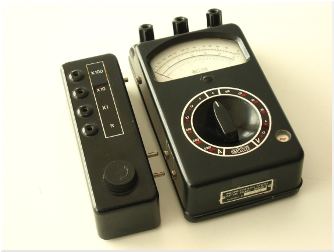

Strumento per la misura di tensione e correnti sia continue (CC) sia alternate (CA) con una precisione dell'1% in CC e dell'1,5% in CA. In abbinamento con il ponte di Wheatstone (in dotazione) può misurare valori di resistenza, da qualche Ohm a circa 1 MOhm. Il ponte richiede una alimentazione a pila e dispone di una manopola per l'azzeramento. Lo strumento principale è equipaggiato con un indicatore a bobina mobile la cui scala è munita di specchio per l'eliminazione dell'errore di parallasse. Un commutatore consente la scelta della portata più adeguata (fino a 6A e fino a 600V). Un selettore ruotante, il cui stato è visibile attraverso una finestrella, permette di predisporre lo strumento per misure in CC o in CA. I collegamenti al circuito sotto misura sono effettuati tramite ttre morsetti a vite (comune, misure di corrente e misure di tensione), mentre il ponte resistivo dispone di quattro boccole; una comune e le atre corrispondenti ad un diverso fattore moltiplicativo. Il ponte resistivo è collegato per mezzo di tre spinotti fissi da inserire in altrettante boccole sul copro dello strumento principale. Una base circolare di legno sostiene un'asta di vetro, alla cui sommità sono collegati, da una parte, un filo sottile, tramite una molla di tensione, e, dall'altra, un conduttore di rame. Sia il conduttore di rame che il filo sottile fanno capo, nella base, a due morsetti con vite serrafilo per il collegamento elettrico.
|
