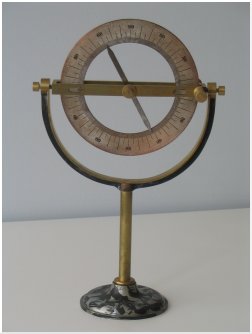

| E' noto che un ago magnetizzato, libero di ruotare su un piano orizzontale, si dispone in modo da puntare verso il polo Nord magnetico. E' meno noto che il campo magnetico terrestre ha anche una componente verticale che induce un ago, libero di ruotare in un piano verticale, ad inclinarsi di un angolo che varia con la latitudine (è 0° all'equatore e 90° ai poli). Questo strumento è in grado di misurare l'inclinazione magnetica, ovvero la direzione del campo magnetico terrestre nel piano verticale. E'composto da un ago magnetizzato, ben bilanciato, libero di ruotare attorno ad un asse che può essere inclinato ruotando la struttura portante, a sua volta incernierata ad una forcella sostenuta da un gambo con base appesantita. L'angolo secondo il quale si dispone l'ago magnetico si legge su un anello circolare suddiviso in quattro settori di 90°, con suddivisioni di 1°. Da notare che la struttura portante, lungo il diametro del cerchio goniometrico, costituisce una spira conduttrice,rettangolare, dotata di due morsetti di collegamento, che consente la misura dell'intensità della componenete verticale del campo magnetico. |
| Per misurare l'angolo di inclinazione si deve prima porre il cerchio goniometrico in orizzontale e ruotare lo strumento in modo che l'ago magnetico, osservato attraverso le apposite finestrelle, indichi lo 0°. Quindi si ruota di 90° il cerchio goniometrico, senza muovere la base dello strumento. In questo modo l'ago, libero di ruotare in un piano verticale orientato lungo il meridiano magnetico, indica l'angolo di inclinazione locale. Per misurare l'intensità della componente verticale del campo magnetico è sufficiente far scorrere una adeguata corrente elettrica nella spira formata dalla struttura portante, fino a che l'ago si riporta sullo 0°, in direzione orizzontale. In questa condizione il campo magnetico generato dalla corrente è uguale e opposto alla componente verticale del campo magnetico terrestre, la cui intensità vale: Bv=8·10E-7*I/D (I=intensità di corrente, in A; D=distanza fra i due conduttori lunghi della spira rettangolare, in m). Dalla conoscenza della componente verticale si risale alla componente orizzontale: Bo=Bv/tg(a), e infine al valore del campo magnetico complessivo: B=radice(Bv²+Bo²). |
