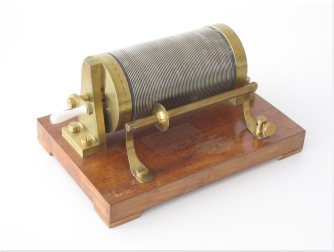

| Il reostato è costituito da un cilindro in ottone e materiale isolante, imperniato ad un sostegno, che può essere fatto ruotare attorno all'asse con l'ausilio di una piccola manovella. Sul cilindro è avvolto, con molta cura e precisione, un filo nudo, forse di manganina o di costantana, in modo da ottenere 72 spire, omogeneamente distanziate. Il cursore del reostato è costituito da una rotellina di ottone la cui gola è inserita a cavallo delle spire, formando un accoppiamento meccanico ed elettrico: ruotando il cilindro il cursore scorre e, seguendo la spirale, trasla orizzontalmente lungo un alberino, determinando il valore di resistenza inserito nel circuito. Da notare che lungo una circonferenza di base del cilindro è riportata una scala angolare suddivisa in 360°, con suddivisioni di 1°. Questo stà ad indicare, assieme alla cura costruttiva, che l'apparecchio veniva utilizzato per misure di precisione. Un capo della spirale e l'albero del cursore sono dotati di morsetti serrafilo per il collegamento elettrico. La resistenza complessiva è pari a 12 Ohm. |
